大泰永磁六相(模塊化)控制器說明書

發布時間: 2020/3/30 0:00:00



??

本手冊僅供專業安裝人員使用不得作為用戶使用手冊

嚴禁非專業人員安裝!安裝前請仔細閱讀本手冊


一.產品概述

  感謝您選購大泰國內最新產品永磁六相(模塊化)控制器,為了讓您輕松使用本產品,用戶使用本系列控制器前,請您詳細閱讀本說明書,以便了解控制器安裝及使用說明。本手冊主要介紹了控制器功能特點,安裝使用方法,日常維護注意事項等。用戶在安裝使用過程中遇到任何問題請聯系我們,技術咨詢蔡工15888620588.

大泰永磁六相(模塊化)控制器具有安全·高效·穩定·節能·耐高溫及安裝方便等特點。產品廣泛適用于電動三輪車,電動載客車,電動環衛車,低速汽車,電動觀光車,電動叉車,電動清掃車,農業機械車,小型物流車等車輛。




二.產品特點:

1.國內首創六相雙??刂葡到y(tǒng),運行穩定,抗干擾能力強。

2.欠壓保護和限流保護能實現對電機和電池的雙效保護。

3.采用進口MOS管驅動,高頻·高效·安靜的工作模式。

4.特有的防溜坡功能,讓車輛下坡行駛更加安全。

5.有低電平剎車,速度信號,防盜信號,高壓保護等功能。

6.下坡可控制恒速,讓您重載下坡安全無憂。

7.再生制動功能,可反向充電,續航里程更持久。

8.CAN功能協議接口,更加智能。

9.軟啟動,起步平穩,車輛駕駛更加舒適。

10.三擋調速功能,運動模式,舒適模式,節能模式,可根據駕駛員要求自由切換。

11.電子剎車輔助功能,減少剎車蹄塊磨損問題。


三.產品參數

技術數據及性能
產品名稱六相永磁同步(模塊化)控制
電器性能輸入電壓48V    60V    72V
限流保護(1500W  1800W  2000W)120A±5
(2200W  3000W  4000W)150A±5
過壓保護84V
控制電壓0-5V
冷卻方式自然風冷
外形尺寸 mm296*151*75
通訊方式普通通訊,485通訊,CAN通訊等
防護等級IP65

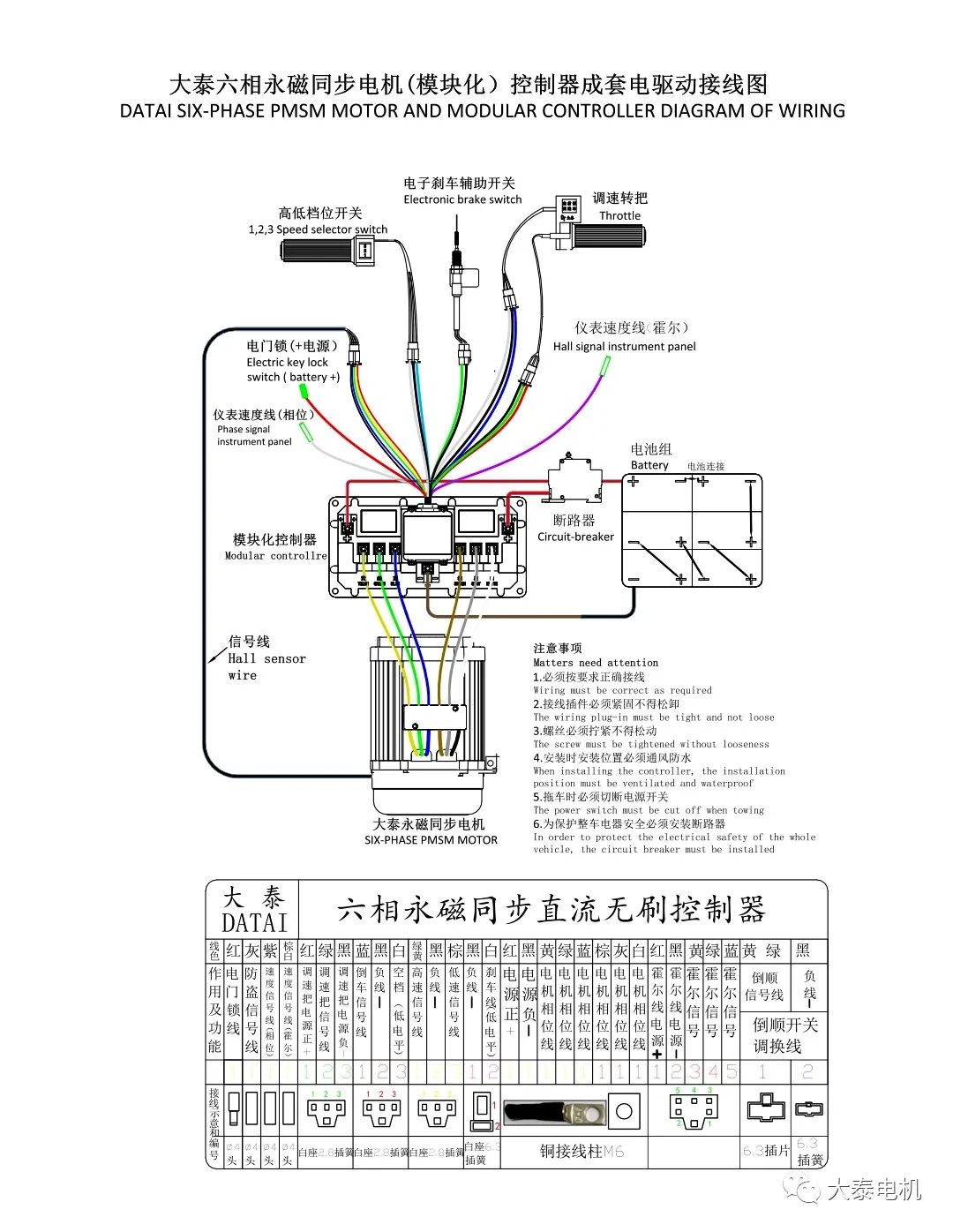

四.接線定義圖:




五.大泰控制器整車布線注意事項:

1.控制器的信號端是采集電壓信號的過程,所以在車身布線方面,要考慮整體走線的干擾源問題。

2.霍爾信號端,控制器本身提供了霍爾的正負電源,以及采集三相霍爾信號的完整電路,無需外從車身上接額外的線路,只需要接電機上對應的霍爾信號接口;

3.霍爾儀表線與相位儀表線是一根霍爾脈沖信號接口,接儀表上的速度線。

4.剎車信號線千萬要注意,不能與剎車燈有任何的連接,因?yàn)閯x車燈電源采用了獨立的額外電源,非控制器提供的,所以采集剎車信號需要獨立的開關電路,配合控制器提供的信號采集過程,若串接了剎車燈的線路,容易造成剎車燈電源進入控制器,完成剎車信號端電壓采集的損壞。

5.在倒車前進空檔這三檔開關的信號接線端,不能串接倒車?yán)鹊韧鈬娐返钠渌€路,會引起控制器因外圍電路的干擾造成誤動作或損壞。

6.整車必須加斷路保護器.

7.大功率相線和電源線必須要加粗,電源正極線需接2組。

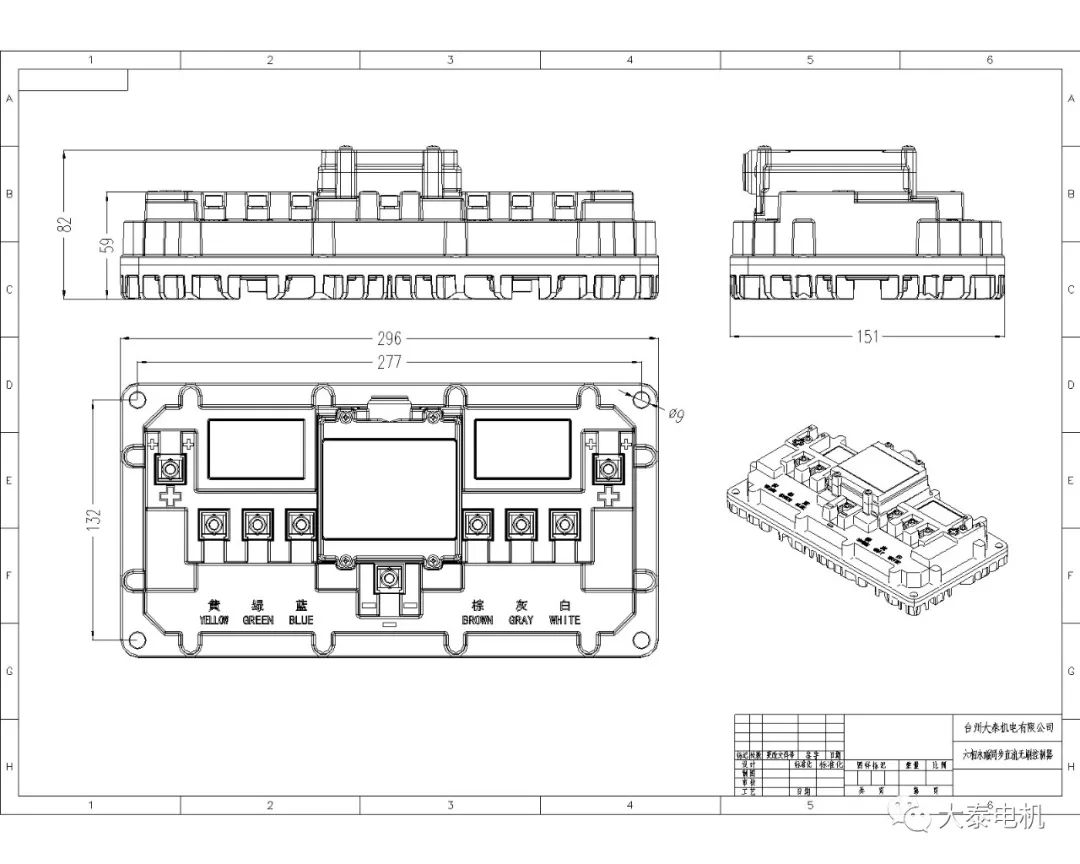

六.控制器外形安裝尺寸:


七.注意事項:

  1. 拖車時必須將車輛主電源切斷,掛在機械空擋。

  2. 請勿擅自拆改,以防線頭損壞。

  3. 在車輛充電時或車輛停止工作時,必須切斷車輛主電源開關。

  4. 為防止整車線路短路或自燃,車輛必須裝有斷路器,斷路器額定電流為控制器******限流值基礎上增加30%-50%。(例如:控制器限流90A,則斷路器額定電流為120A-135A).

  5. 安裝位置和電機相位線越短對控制器傳輸性能越好。

  6. 安裝時注意接線插件不得有松動或接觸不良,電源和相線有保護套,并定期進行檢查。

  7. 安裝位置通風·防水有保護措施。

  8. 電壓低于84V啟動,高于84V有過壓保護。


八.常見故障及排除方法:

  車輛不能行使

  • 1.在整車通電的情況下找到剎車斷電線,將其拔掉后用個新轉把連接控制器轉把線,看看是否能夠轉動,如果不轉說明控制器或電機有故障。

  • 2.打開電源拔掉霍爾線測量霍爾線電壓是否正常,如果不正常說明控制器有故障。

  • 3.前進后退相反,將黃綠線和黑線對接。

  • 4.有前進沒倒車,檢查插件是否松動,更換倒車開關。

  • 5.剎車沒有斷電,檢查插件是否松動,更換剎車開關。

  • 6.速度信號儀表顯示沒有,檢查插件是否松動,更換儀表。


九.儲存·運輸

倉庫保持通風,通光,通氣,無腐蝕性氣體,產品堆放離地,隔墻,防潮。

在運輸過程中要穩妥有序,禁止野蠻裝卸,防止跌落。


十·產品銷售網絡



十一.聯系我們

臺州市大泰機電有限公司

技術咨詢: 13373657888   蔡總

銷售部:     18958689888  梁經理

                  13305769888    孫經理

外貿部:     18958512573   李經理

售后部:     13185624500   尤經理

網址: http:// loulei.com.cn

地址:臺州市黃巖區院橋鎮鑒湖山頭陳村
